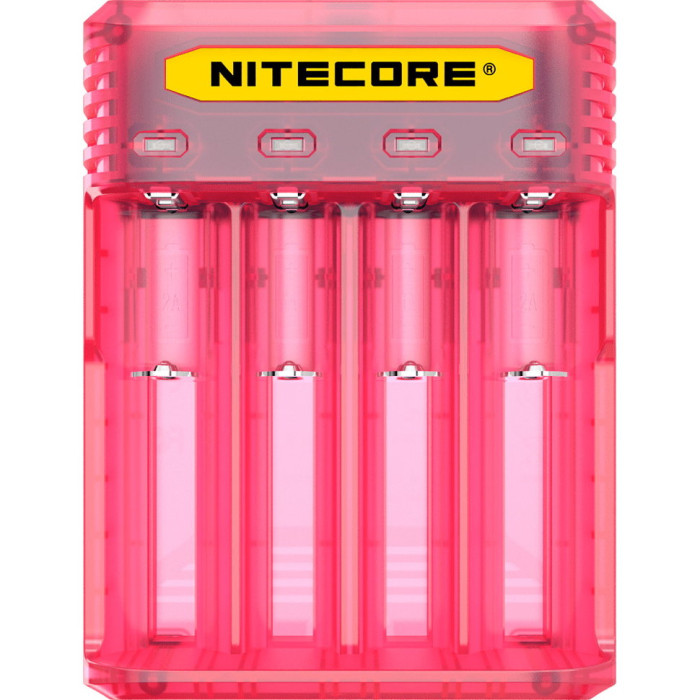

Зарядное устройство Nitecore Q4 (розовое)

Описание зарядного устройства Nitecore Q4:

Расшифровать название модель очень легко, буква Q – обозначает Quick, что в переводе означает “быстрый”, а число “4” – количество доступных слотов для независимой зарядки. Общим результатом расшифровки, является то, что зарядное устройство производит быструю зарядку с максимальным выходным током с двух каналов в 2А. При одновременном зарядном процессе четырех элементов питания, выходящий ток на один слот составляет 1А, что на самом деле является очень быстрым для зарядки такого малого габаритного размера. Основным предназначением данного устройства, является зарядка литий-ионных и литий-ионных IMR аккумуляторов, которые на сегодняшний день очень распространены среди новой и набравшей популярности культуры, а именно среди вейперов. Так как используемые в электронных сигаретах и бокс модах элементы питания, должны иметь высокие показатели выходного тока начиная от 20 до 40А.

Хоть зарядное устройство имеет небольшие размеры и достаточно необычный окрас, при изготовлении использовалось множество технологий. Технологический процессы, использованные на предприятии, полностью соответствуют международным сертификатам RoHS (Правила ограничения содержания вредных веществ), CE (Совет Европы), CEC (Электротехнические нормы и правила Канады), FCC (Федеральная комиссия по связи США). За счет полного технологического соответствия, зарядное устройство будет иметь страховое покрытие по всему земному шару. В небольшую зарядку выла внедрена технология активного распределения тока (АРТ), используемая технология позволяет правильно распределять входящий ток среди установленных элементов питания. Использованная технология AРТ ранее используется на известных зарядных приборах, таких как Nitecore SC4 и i8.

Для пользователя, которому нужно устройство, с помощью которого он смог бы зарядить свои Li-ion или Li-ion IMR аккумуляторы в течении непродолжительного периода времени, и при этом приоритетом, дополняющим функции устройства, должен присутствовать необычный яркий дизайн плюс простота в эксплуатации, должно стать зарядное устройство из серии Q.

Зарядка аккумуляторов

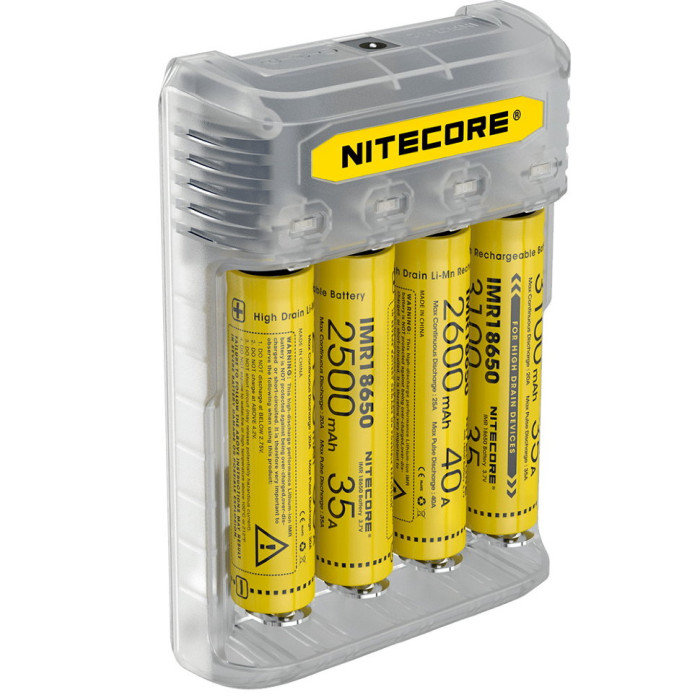

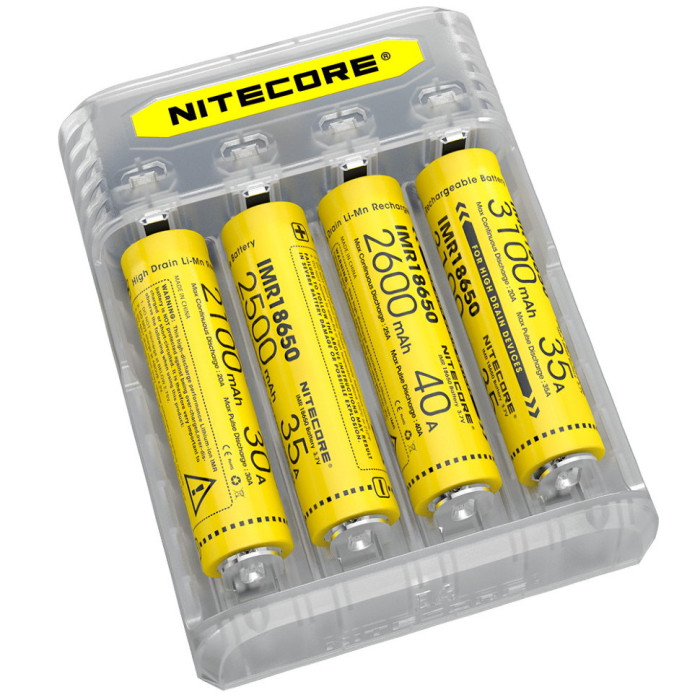

Уникальная новая конструкция, разработанная специально для новейших зарядных устройств серии Quick Charger, предполагает максимальным возможным количеством размещаемых элементов питания – 4 штуки. Зарядка предусмотрена на зарядку исключительно элементов питания литий-ионного в разновидность которых также входят и литий-ионные аккумуляторы с высоким выходным током – IMR18650. Так как зарядное устройство рассчитано для того, чтобы выполнять зарядку 4-х аккумуляторов, то в 4 канала, можно установить разные по типоразмеру элементы начиная от 10340 и заканчивая 26700, при том что во все порты могут быть установлены разные по типоразмеру аккумуляторы. При установке элемента питания в зарядное устройство выполняется интеллектуальная проверка низким током и устанавливается оптимальное выходящее напряжение и ток, и главное требуемый для безопасной зарядки режим. Важной и даже самой основной особенностью является то, что у него есть одна приоритетная ячейка, а именно правая, с помощью которой и происходит зарядный процесс с максимальным выходным током, составляющее в 2000mA.

Невероятный введением в новую серию зарядных приборов является революционное обновление для совершения зарядного процесса аккумуляторов без платы защиты и с высокими значениями токоотдачи, а именно IMR аккумуляторов. Зарядное устройство Nitecore Q4 обладает оптимизированной системой зарядки Li-ion IMR 18650 элементов питания, которая способна контролировать полностью весь технический процесс, и гарантирует, что конечное напряжение всегда будет находится в безопасных пределах, и результатом чего является более длительный срок службы заряжаемого аккумулятора. Также необычное введение для зарядки высокого и необычного качества исполнения, служит универсальный порт питания, расположенный в верхней части Q4 и позволяющий подключать к нему автомобильный адаптер, и объясняется тем, что рабочая плата практически является универсальной, так как адаптирована к специальным адаптерам.

Инструкция по эксплуатации

Включение

Для того чтобы выполнить активацию представленного устройства, требуется произвести подключение кабеля питания к устройству Q4 одной стороной, а другой стороной к имеющемуся источнику питания, например, автомобильный адаптер или розетка.

Установка аккумулятора

Устройство Q4 рассчитано на размещение двух элементов питания разного типоразмера с осуществлением независимого зарядного процесса на каждый. Для выполнения зарядки выполните установку элементов питания в соответствии с обозначением полярности на корпусе зарядного устройства. При осуществлении неправильной установки аккумулятора, зарядка не будет начата, и индикаторы встроенные в корпус устройства, расположенные над каждым каналом, начнут быстро мигать и будут означать некорректное расположение элементов.

Устройство Q4 в автоматическом режиме выполняет распознавание аккумуляторов только после чего начинает их зарядку. Во время начала зарядного процесса встроенные индикаторы начнут мигать красным светом, что будет означать о начале зарядного процесса, по завершению зарядки в соответствии порта, индикатор переключится с свечения красного света в зеленый и будет гореть в постоянном режиме. Параллельное действие активации светодиода, также выполняет и остановку подачи зарядного тока на элемент питания, тем самым обеспечивая безопасность зарядки и продление его срока службы.

Примечание к работе зарядного устройства Nitecore Q4:

• Устройство предназначено исключительно для заряжания литий-ионных и IMR аккумуляторов. В противоположном случае, при размещении аккумуляторов другого типа индикатор соответствующего канала будет быстро мигать, оповещая пользователя о том, что в устройство установлен элемент питания неподходящего типа.

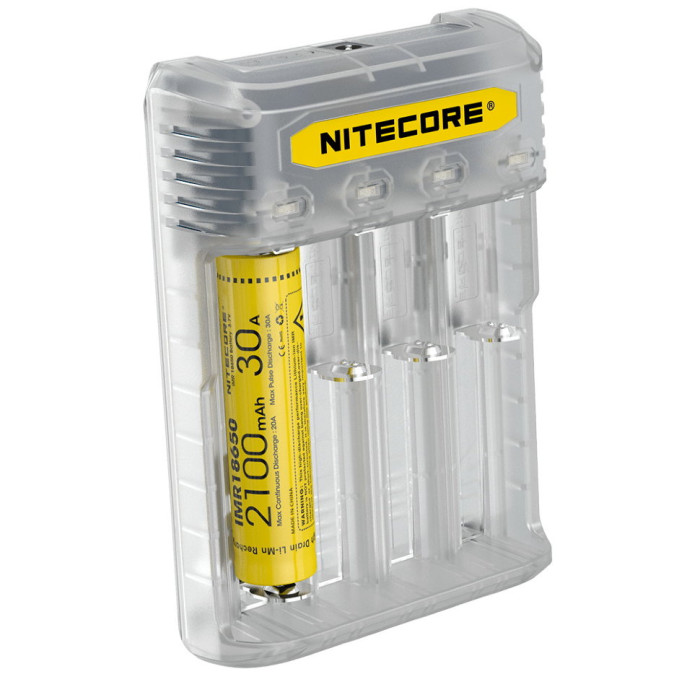

• При выполнении зарядки всего лишь одного аккумулятора, производителем рекомендуется установить его в правую ячейку, для обеспечения зарядного процесса с максимальной скоростью в 2000mA.

Технологии

Для работы инновационного зарядного устройства с необычным дизайном и цветовым раскрасом, устроена на функционировании множества технологических процессов.

Активное распределение тока

За счет интегрированной технологии активного распределения тока, устройство Q4 может оптимально распределять все входящее в него напряжение между четырьма каналами. К примеру, если аккумулятор установленный в левый канал полностью заряжен, то устройство автоматически перенаправит все напряжение на аккумулятор размещенный в правом канале.

Активация элементов питания

Устройство Q4 может активировать полностью разряженные литий-ионные аккумуляторы с защитной схемой. После установки аккумуляторов устройство автоматически протестирует и активирует аккумуляторы перед тем как начать зарядный процесс. Если напряжение аккумулятора слишком низкое, красные светодиодные индикаторы будут быстро мигать, оповещая пользователя об этом.

Примечанием в работе данной функции, является то, что не рекомендуется заряжать полностью разряженные с нулевым напряжение. Такое действие может привести к пожару или взрыву.

Предотвращение слишком длительной зарядки

Устройство Q4 имеет функцию предотвращения слишком длительной зарядки. Оно отслеживает время зарядки для каждого аккумулятора по отдельности. Если для какого-либо гнезда время зарядки составило более 20 часов, Q4 автоматически прекратит зарядку, при этом загорятся зеленые светодиодные индикаторы, указывающие на то, что зарядка завершена. Эта функция позволяет минимизировать риски, связанные с низким качеством аккумуляторов.

Защита от обратной полярности и защита от короткого замыкания

Если элементы питания установлены с обратной полярностью или закорочены, красный индикатор соответствующего канала будет быстро мигать, чтобы соответствующим образом уведомить пользователя.

Меры предосторожности

• Зарядное устройство предназначено для зарядки только литий-ионных и IMR аккумуляторов. Запрещается использовать устройство с другими типами аккумуляторов, поскольку это может привести к взрыву, появлению трещин или протечке аккумуляторов, что станет причиной повреждения имущества и/или травм.
• Безопасная рабочая температура зарядного устройства: -10~40 °С, безопасная температура хранения: -20~60 °С.
• Осуществляйте зарядку аккумуляторов в соответствии с техническими характеристиками, указанными на задней стороне.
• Соблюдайте схемы полярности, нанесенные на зарядное устройство. В обязательном порядке устанавливайте элементы аккумуляторных батарей с плюсовым концом, направленным вверх.
• Не оставляйте работающее зарядное устройство без присмотра. При обнаружении неполадки немедленно отключите устройство и поищите необходимую информацию в руководстве пользователя.
• Зарядное устройство предназначено для использования взрослыми людьми в возрасте от 13 лет и старше. Дети младше указанного возраста должны использовать зарядное устройство только под надзором взрослых.
• Запрещается заряжать угольно-цинковые, литиевые аккумуляторы, аккумуляторы СR123А, СR2 и другие типы аккумуляторов, состав которых несовместим с устройством, поскольку это может привести к пожару или взрыву.
• Запрещено заряжать поврежденные IMR аккумуляторы, поскольку это может привести к короткому замыканию или взрыву зарядного устройства.
• Запрещено заряжать или разряжать аккумуляторы, имеющие признаки протечки, расширения/разбухания, аккумуляторы с поврежденной наружной оболочкой или корпусом, изменениями Цвета или деформацией.
• Для подачи питания используйте оригинальный адаптер и кабель. Для снижения риска повреждения силового кабеля следует вытягивать его из розетки за вилку. Не используйте зарядное устройство, если оно повреждено.
• Устройство может использоваться только в помещении и автомобиле. Не подвергайте устройство воздействию прямых солнечных лучей и атмосферных осадков, не используйте его вблизи нагревательных устройств, открытого огня. Не следует использовать устройство при слишком высоких или низких температурах и резких перепадах температуры.
• Эксплуатируйте зарядное устройство в хорошо проветриваемом месте. Не эксплуатируйте и не храните его во влажном месте. Не храните легковоспламеняющиеся летучие вещества в месте, где используется устройство.
• Не подвергайте устройство воздействию механических вибраций или ударов, поскольку в результате устройство может быть повреждено.
• Если в результате короткого замыкания произошёл взрыв или иное происшествие подобного рода, не помещайте в зарядное устройство металлические провода или другие электропроводящие материалы.
• Не касайтесь горячих поверхностей. Аккумуляторы или устройство могут сильно нагреться под полной нагрузкой или при интенсивной зарядке/разрядке.
• Если устройство не используется, извлеките все аккумуляторы и отсоедините зарядное устройство от источника питания.
• Гарантия на устройство прекращается в случае его вскрытия, разборки, внесения изменений в конструкцию и самостоятельного ремонта.

Основные особенности и инновации

• Пригодно для одновременной зарядки 4 аккумуляторов.
• Независимая зарядка и отслеживание состояния аккумулятора в каждом из 4 каналов.
• Технология активного распределения тока (ACD).
• Имеет два режима зарядки (постоянный ток и постоянное напряжение).
• Автоматически распознает уровень заряда аккумуляторов и выбирает подходящее напряжение и режим зарядки.
• Автоматически выключается после завершения зарядки.
• Защита от перезаряда
• Защита от обратной полярности и короткого замыкания.
• Совместим с автомобильным адаптером.
• Разработан для оптимального рассеивания тепла.
• Изготовлен из прочного поликарбоната.
• Сертифицирован по RoHS (Правила ограничения содержания вредных веществ), СЕ (Совет Европы), FCC (Федеральная комиссия по связи США) и СЕС (Электротехнические нормы и правила Канады).
• В отношении изделия в любой точке земного шара действует страховое покрытие компании Ping An Insurance.
