Карманный фонарь Eagletac DX3B mini XHP50.2 J4 NW (2310 Lm)

Описание фонаря Eagletac DX3B mini XHP50.2 J4 NW (2310 Lm):

Для достижения этой цели фонарь адаптирован под более компактный аккумулятор 18350, выдающий большую силу тока и позволяющий работать с мощными современными диодами. В современных условиях, когда множество окружающих нас девайсов могут осуществлять зарядку других устройств с помощью USB интерфейса, данный фонарь имеет встроенное зарядное устройство с разъемом USB, что избавляет от необходимости поиска для зарядки фонаря сети переменного тока. Фонарь может заряжаться и в полевых условиях. Фонарь имеет 5 основных режимов, его управление реализовано с помощью всего одной кнопки и является простым и интуитивно понятным. Скрытый режим маячка активируется двойным циклом нажатий и едва ли может быть активирован специально. Удобно то, что стартовый режим яркости при включении может быть запрограммирован индивидуально. Это избавит от постоянного переключения режимов в большинстве случаев. Как и все модели компании, данный фонарь отличается высокой степенью водонепроницаемости и защиты от ударов.

Драйвер EagleTac W2200 SC. В отличие от многих других компаний, Eagletac производит свои собственные драйвера, которые максимально подходят под задачи, поставленные при производстве конкретных моделей фонарей. EagleTac W2200 SC - это новый синхронных драйвер с МОП-транзистором (металл-оксид-полупроводник), использующийся исключительно для, позволяющий достичь КПД 95%.

Среди основных достоинств драйвера можно отметить:

• Синхронный драйвер с МОП-транзистором, эффективность до 95%
• Полная стабилизация яркости для всех режимов
• При падении напряжения до 2,8 В - фонарь предупреждает о низком уровне заряда и автоматически переходит в минимальный режим яркости (для увеличения продолжительности работы)
• При падении напряжения ниже 2.8 В в минимальном режиме - питание фонаря автоматически отключается.
• Крайне низкое потребление тока в режиме ожидания
• Рабочее напряжение: 2,7 В – 4,2 В
• Встроенный термоконтроль: при превышении порогового значения температуры яркость автоматически снижается со 100% до 70%

Светодиод Cree XHP50. Одна из последних разработок компании Cree - поликристальные светодиоды нового класса Extreme High Power (XHP), которые позволяют на 40% уменьшить стоимость систем освещения. В частности светодиод XHP50 имеет те же размеры, что и XM-L2, но при этом выдает в два раза больший световой поток при том же самом напряжении. Кристаллы установлены на совершенно новой платформе SC5, которая позволила добиться более плотного светового потока и длительного срока службы (более 50 000 часов) даже при высоких температурах. Общим результатом являются значительно более низкие теплопотери и возросшая энергоэффективность. Диоды позволяют получить сфокусированный центральный дальнобойный луч и при этом иметь очень широкую угловую засветку.

Технические характеристики:

• Световой поток со светодиода: 2310 Лм
• Световой поток ANSI: 1700 Лм
• Цветовая температура (оттенок): 4500 К
• Оттенок: Нейтральный белый
• Дистанция освещения: 164 м
• Освещенность в центре пятна на расстоянии 1м: 5700 Лк
• Ширина угла центрального светового потока: 7.1°
• Ширина угла боковой засветки: 57°
• Ударопрочность: до 1 метра при падении на бетон;
• Водонепроницаемость: до 2-х м по стандарту IPX-8 (долговременное погружение);

Конструктивные особенности:

• Светодиод Cree XHP50.2 J4 NW;
• Драйвер EagleTac W2200 SC;
• Система контроля температурного режима, снижающая со 100% до 70% яркость фонаря при превышении порогового температурного значения
• Минимальное потребление энергии в режиме ожидания;
• Электронная стабилизация яркости: яркость остается постоянной по мере разряда батарей;
• Механическая система защиты от неправильной установки батареи;
• Индикация заряда элементов питания;
• Рефлектор: алюминиевый, гладкий;
• Ударопрочное закаленное стекло с двусторонним просветляющим покрытием (светопроницаемость 96%);
• Контакты подпружинены с двух сторон, что исключает мигание (выключение) фонаря даже при сильных встрясках;
• Посеребренная контактная пружина из низкорезистивного фосфор-бронзового сплава
• Эффективная система теплоотвода (прямая пайка светодиода на медную основу) значительно уменьшает тепловое сопротивление между светодиодом и радиатором;
• Материал корпуса: алюминиевый сплав T6061;
• Покрытие корпуса методом анодирования Type III (анодированный слой свыше 25 мкм обеспечивает повышенную коррозионную и износоустойчивость, а также отличные диэлектрические свойства);

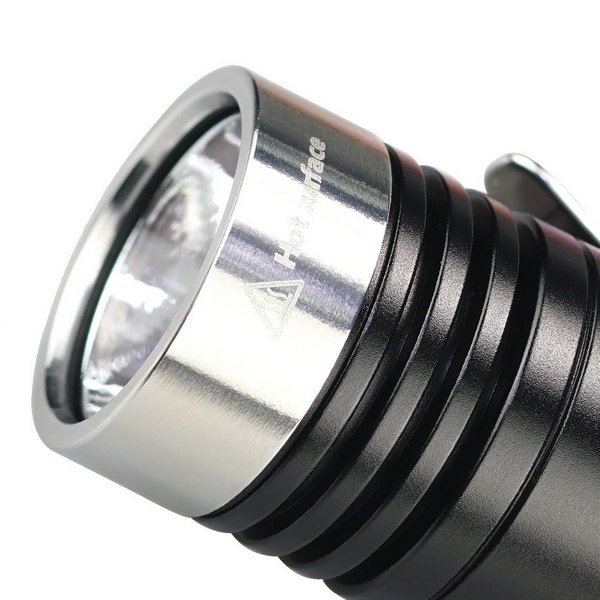

• Стальной безель для обеспечения большей степени твердости;
• Стальная подпружиненная клипса;
• Фонарь может стоять на торце;
• Текстурированная накатка позволяет надежно удерживать фонарь;

Характеристики и особенности встроенного зарядного устройства:

• Модель L1000 Micro
• Входной порт micro USB (напряжение 5 В, ток 1 А и выше)
• Максимальный зарядный ток - 1 А
• Метод заряда: CC / CV
• Малый зарядный ток при напряжении ниже 2,9 В
• Высокая точность зарядного напряжения (погрешность +/-1%)
• Индикация текущего уровня заряда аккумулятора (во время зарядки)

Режимы/продолжительность работы:

Управление фонарем

Фонарь Eagletac DX3B mini XHP50.2 J4 NW (2310 Lm) имеет основную группу режимов, а также скрытый режим, режим термоконтроля, режим индикации заряда элементов питания и режим индикации процесса зарядки аккумуляторной батареи. Также предусмотрено программирование режима, который активируется при включении фонаря. Управление фонарем осуществляется при помощи одной боковой кнопки. Для включения в самом ярком режиме - нажмите на кнопку и удерживайте её нажатой. Чтобы включить фонарик в самом слабом или запрограммированном режиме - нажмите на кнопку и отпустите её. Для выключения фонаря - нажмите на кнопку и отпустите её.

Основная группа режимов. В фонаре реализовано пять основных режимов работы. Смена режимов осуществляется нажатием и удержанием кнопки (при включённом фонаре). Режимы меняются последовательно, от менее яркого к более яркому (из турбо-режима фонарь сбрасывается в самый слабый).

Скрытый режим. В фонаре есть один скрытый режим - аварийный маячок. Для доступа к нему необходимо произвести два полных цикла смены режимов постоянного света (от самого слабого к самому яркому). После этого скрытый режим станет активным.

Программируемый режим яркости при включении фонаря. По умолчанию, с завода, при включении фонаря простым нажатием на кнопку активируется минимальный режим. Но есть возможность запрограммировать включение фонаря в любом другом режиме постоянного света. Для этого необходимо включить фонарь и переключиться в нужный режим. Далее - необходимо быстро, в течение 1 секунды, три раза выключить и включить фонарь. После - следует проверить, запомнился ли нужный режим включения.

Режим термоконтроля. В турбо-режиме, через 30 секунд непрерывной работы, активируется встроенный термоконтроль фонаря. Световой поток автоматически уменьшается, оставаясь максимально возможным при температуре, не превышающей порогового значения 54°С (внутри фонаря). Диапазон, в котором происходит уменьшение светового потока - со 100% до 70%.

Режим индикации заряда элементов питания. После включения фонаря голубой светодиодный индикатор, находящийся под боковой белой кнопкой, будет загораться на короткие промежутки времени. В зависимости от количества вспышек определяется уровень заряда: 4 вспышки - более 70%, 3 вспышки - 50-70%, 2 вспышки - 30-50%, 1 вспышка - менее 10%. В зависимости от режима яркости и количества потребляемой энергии количество вспышек при одном и том же заряде батарей может отличаться.

Режим индикации процесса заряди аккумуляторной батареи. После подсоединения к источнику питания голубой светодиодный индикатор, находящийся под боковой белой кнопкой, будет периодически загораться на короткие промежутки времени. В зависимости от количества вспышек определяется уровень заряда: 1 вспышка - менее 50%, 2 вспышки - 50-75%, 3 вспышки - более 75%, постоянное свечение - 100%.

Последовательность смены режимов

Питание

• Аккумулятор 1х18350 (3,7 В Li-ion);
• Рабочее напряжение: 2.7 В – 4.2 В;
• Необходимы элементы питания с выпуклым "+" контактом;
• Категорически запрещается использование любых других форматов элементов питания. Это может вывести из строя электронику фонаря;

Комплектация

• фонарь Eagletac DX3B mini;
• аккумулятор 1х18350 (3,7 В Li-ion) 800 mAh;
• Кабель micro USB (1 метр) с медным проводом для зарядки фонаря
• стальная подпружиненная клипса;
• стальной безель
• резиновая накладка для установки фонаря в вертикальном положении
• запасные резиновые уплотнительные кольца;
• паракордовый шнур на руку;
• инструкция;

Габариты и вес

• длина, мм: 82
• диаметр головной части, мм: 22.5
• диаметр корпуса, мм: 22
• общие габаритные размеры, мм: 82х22.5х22.5
• масса (с элементом питания), г: 75
