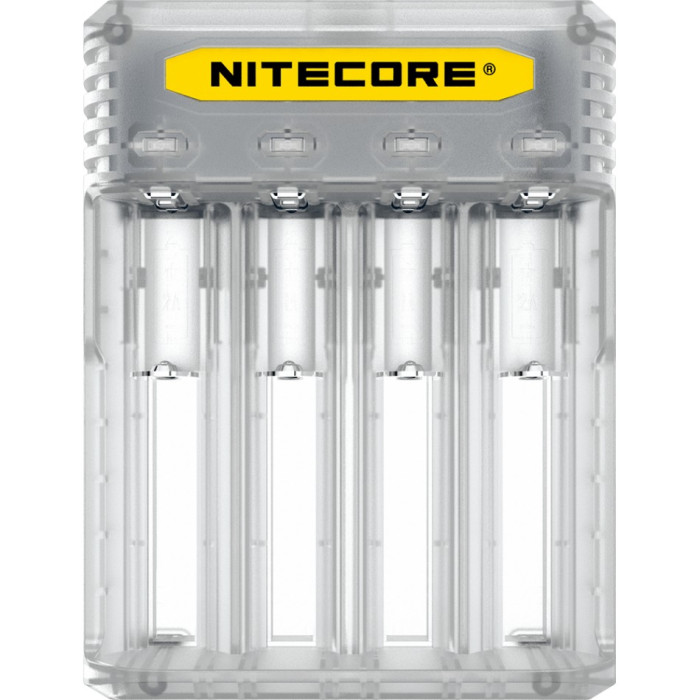

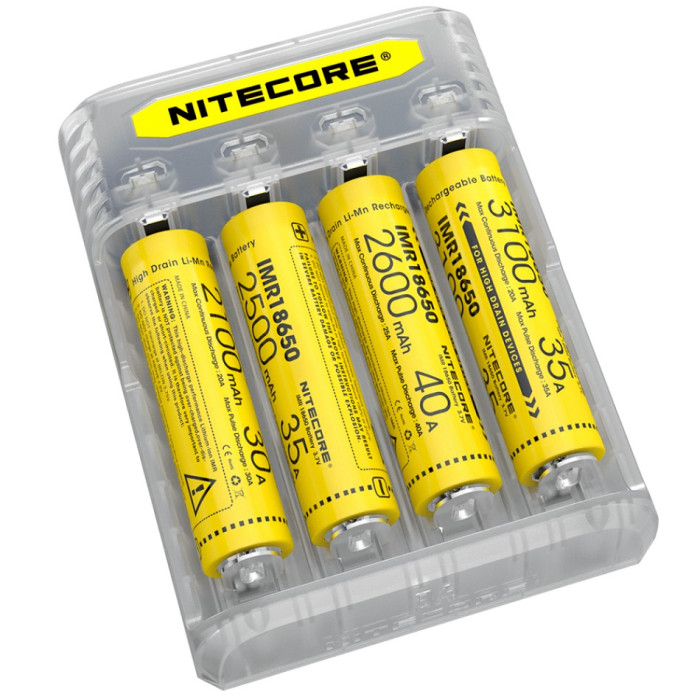

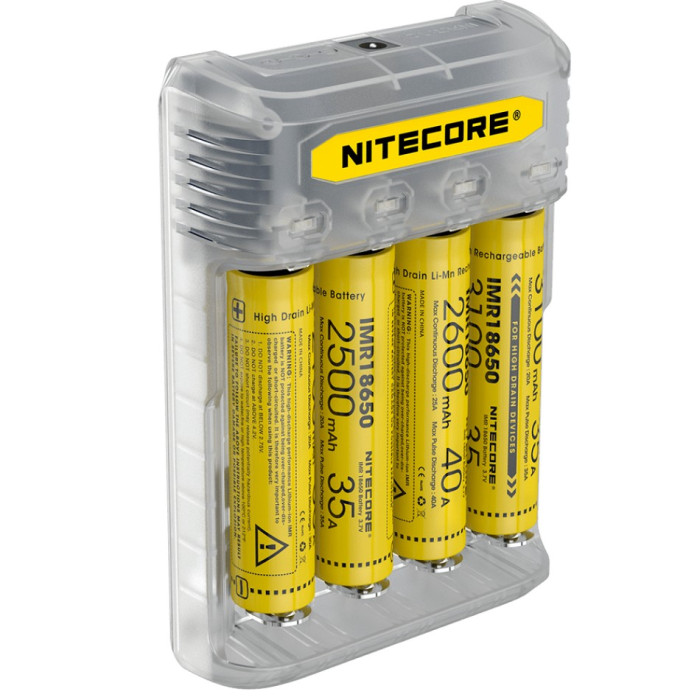

Зарядний пристрій Nitecore Q4 прозоре

Опис зарядного пристрою Nitecore Q4 прозоре:

Продовження легендарної лінійки фірмових зарядних пристроїв від Nitecore, набирає обертів, і представлена новинка відкриває абсолютно нову серію зарядок, серію Q, а саме модель Q4. Розшифрувати назву модель дуже легко, буква Q-позначає Quick, що в перекладі означає "Швидкий", а число "4" – кількість доступних слотів для незалежної зарядки. Загальним результатом розшифровки, є те, що зарядний пристрій виробляє швидку зарядку з максимальним вихідним струмом з двох каналів в 2а. При одночасному зарядному процесі чотирьох елементів живлення, що виходить струм на один слот становить 1а, що насправді є дуже швидким для зарядки такого малого габаритного розміру. Основним призначенням даного пристрою, є зарядка літій-іонних і літій-іонних IMR акумуляторів, які на сьогоднішній день дуже поширені серед нової і набрала популярності культури, а саме серед вейперів. Так як використовувані в електронних сигаретах і бокс модах Елементи живлення, повинні мати високі показники вихідного струму починаючи від 20 до 40А.

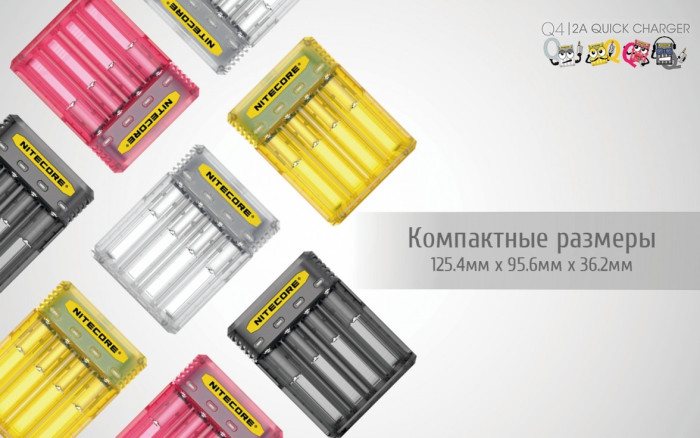

Хоч зарядний пристрій має невеликі розміри і досить незвичайне забарвлення, при виготовленні використовувалося безліч технологій. Технологічний процеси, використані на підприємстві, повністю відповідають міжнародним сертифікатам RoHS (Правила обмеження вмісту шкідливих речовин), CE (Рада Європи), CEC (Електротехнічні норми і правила Канади), FCC (Федеральна комісія по зв'язку США). За рахунок повної технологічної відповідності, зарядний пристрій буде мати страхове покриття по всій земній кулі. У невелику зарядку Вила впроваджена технологія активного розподілу струму (АРТ), використовувана технологія дозволяє правильно розподіляти вхідний струм серед встановлених елементів живлення. Використана технологія АРТ раніше використовується на відомих зарядних приладах, таких як Nitecore SC4 і i8.

Для користувача, якому потрібно пристрій, за допомогою якого він зміг би зарядити свої Li-ion або Li-ion IMR акумулятори протягом нетривалого періоду часу, і при цьому пріоритетом, що доповнює функції пристрою, повинен бути присутнім незвичайний яскравий дизайн плюс простота в експлуатації, має стати зарядний пристрій із серії Q.

Зарядження акумулятора

Унікальна нова конструкція, розроблена спеціально для новітніх зарядних пристроїв серії Quick Charger, передбачає максимальною можливою кількістю розміщуваних елементів живлення – 4 штуки. Зарядка передбачена на зарядку виключно елементів живлення літій-іонного в різновид яких також входять і літій-іонні акумулятори з високим вихідним струмом-IMR18650. Так як зарядний пристрій розраховане для того, щоб виконувати зарядку 4-х акумуляторів, то в 4 канали, можна встановити різні за типорозміром елементи починаючи від 10340 і закінчуючи 26700, при тому що в усі порти можуть бути встановлені різні за типорозміром акумулятори. При установці елемента живлення в зарядний пристрій виконується інтелектуальна перевірка низьким струмом і встановлюється оптимальне вихідна напруга і струм, і головне необхідний для безпечної зарядки режим. Важливою і навіть самою основною особливістю є те, що у нього є одна пріоритетна осередок, а саме права, за допомогою якої і відбувається зарядний процес з максимальним вихідним струмом, що становить в 2000mA.

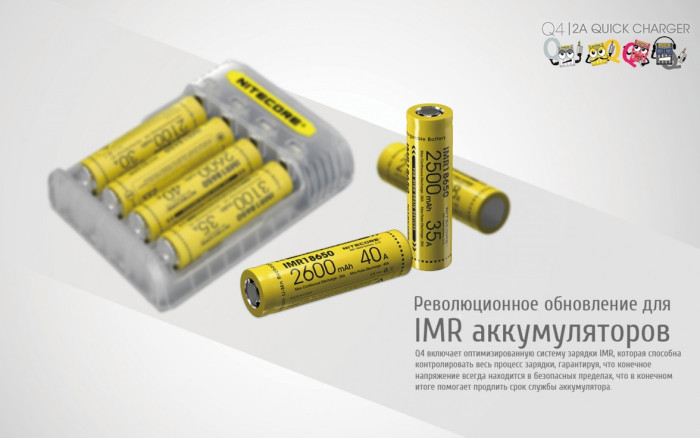

Неймовірний введенням в нову серію зарядних приладів є революційне оновлення для здійснення зарядного процесу акумуляторів без плати захисту і з високими значеннями струмовіддачі, а саме IMR акумуляторів. Зарядний пристрій Nitecore Q4 володіє оптимізованою системою зарядки Li-ion IMR 18650 елементів живлення, яка здатна контролювати повністю весь технічний процес, і гарантує, що кінцева напруга завжди буде знаходиться в безпечних межах, і результатом чого є більш тривалий термін служби акумулятора, що заряджається. Також незвичайне введення для зарядки високого і незвичайного якості виконання, служить універсальний порт живлення, розташований у верхній частині Q4 і дозволяє підключати до нього автомобільний адаптер, і пояснюється тим, що робоча плата практично є універсальною, так як адаптована до спеціальних адаптерів.

Інструкція по експлуатації

Включення

Для того щоб виконати активацію представленого пристрою, потрібно провести підключення кабелю живлення до пристрою Q4 однією стороною, а іншою стороною до наявного Джерела живлення, наприклад, автомобільний адаптер або розетка.

Установка акумулятора

Пристрій Q4 розрахований на розміщення двох елементів живлення різного типорозміру із здійсненням незалежного зарядного процесу на кожен. Для виконання зарядки виконайте установку елементів живлення відповідно до позначення полярності на корпусі зарядного пристрою. При здійсненні неправильної установки акумулятора, зарядка не буде розпочата, і індикатори вбудовані в корпус пристрою, розташовані над кожним каналом, почнуть швидко блимати і означатимуть некоректне розташування елементів.

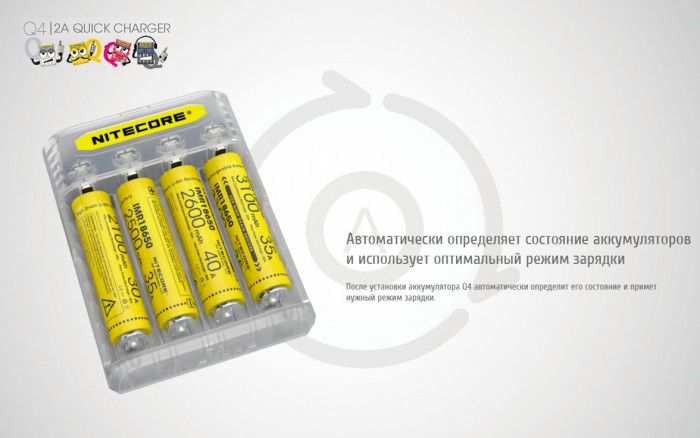

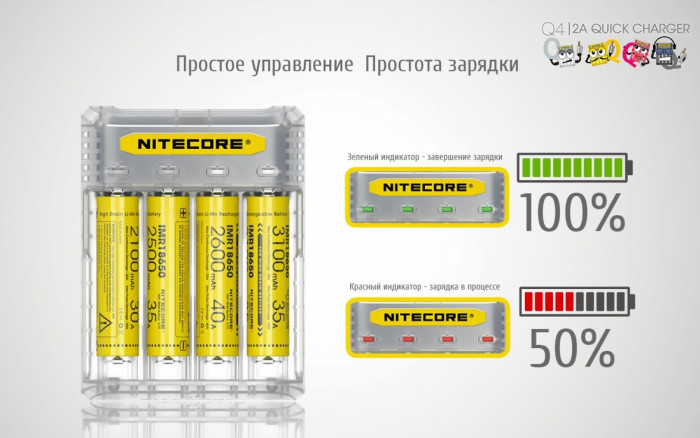

Пристрій Q4 в автоматичному режимі виконує розпізнавання акумуляторів тільки після чого починає їх зарядку. Під час початку зарядного процесу вбудовані індикатори почнуть блимати червоним світлом, що буде означати про початок зарядного процесу, по завершенню зарядки відповідно порту, індикатор переключиться з світіння червоного світла в зелений і буде горіти в постійному режимі. Паралельне дію активації світлодіода, також виконує і зупинку подачі зарядного струму на елемент живлення, тим самим забезпечуючи безпеку зарядки і продовження його терміну служби.

Примітка до роботи зарядного пристрою Nitecore Q4:

• Пристрій призначений виключно для заряджання літій-іонних і IMR акумуляторів. У протилежному випадку, при розміщенні акумуляторів іншого типу індикатор відповідного каналу буде швидко блимати, сповіщаючи Користувача про те, що в пристрій встановлений елемент живлення невідповідного типу.

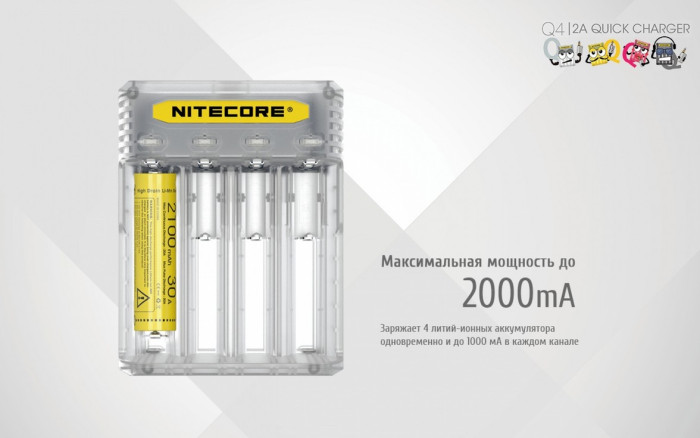

• При виконанні зарядки всього лише одного акумулятора, виробником рекомендується встановити його в праву комірку, для забезпечення зарядного процесу з максимальною швидкістю в 2000mA.

Технологія

Для роботи інноваційного зарядного пристрою з незвичайним дизайном і колірним розфарбуванням, влаштована на функціонуванні безлічі технологічних процесів.

Активний розподіл струму

За рахунок інтегрованої технології активного розподілу струму, пристрій Q4 може оптимально розподіляти все вхідне в нього напруга між чотирма каналами. Наприклад, якщо акумулятор встановлений в лівий канал повністю заряджений, то пристрій автоматично перенаправить всю напругу на акумулятор розміщений в правому каналі.

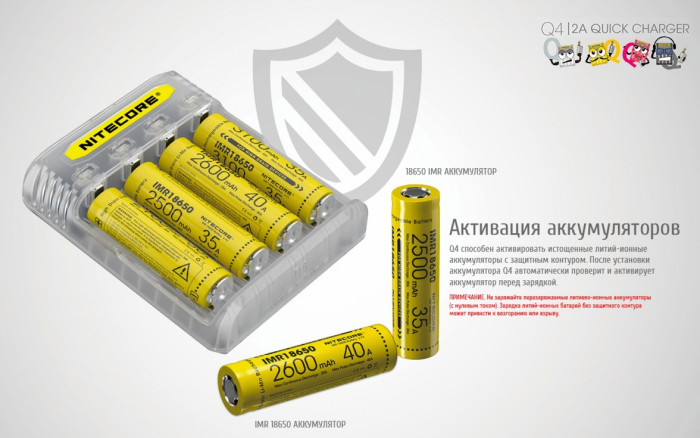

Активація елементів живлення

Пристрій Q4 може активувати повністю розряджені літій-іонні акумулятори із захисною схемою. Після установки акумуляторів пристрій автоматично протестує і активує акумулятори перед тим як почати зарядний процес. Якщо напруга акумулятора занадто низька, червоні світлодіодні індикатори будуть швидко блимати, сповіщаючи Користувача про це.

Приміткою в роботі даної функції, є те, що не рекомендується заряджати повністю розряджені з нульовим напруга. Така дія може призвести до пожежі або вибуху.

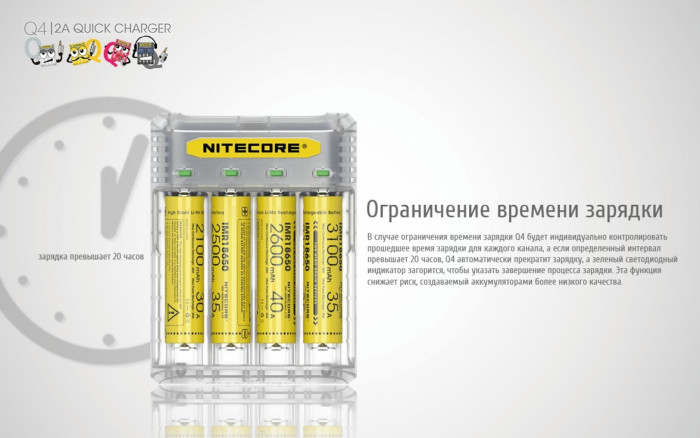

Запобігання занадто тривалої зарядки

Пристрій Q4 має функцію запобігання занадто тривалої зарядки. Воно відстежує час зарядки для кожного акумулятора окремо. Якщо для будь-якого гнізда час зарядки склало більше 20 годин, Q4 автоматично припинить зарядку, при цьому загоряться зелені світлодіодні індикатори, що вказують на те, що зарядка завершена. Ця функція дозволяє мінімізувати ризики, пов'язані з низькою якістю акумуляторів.

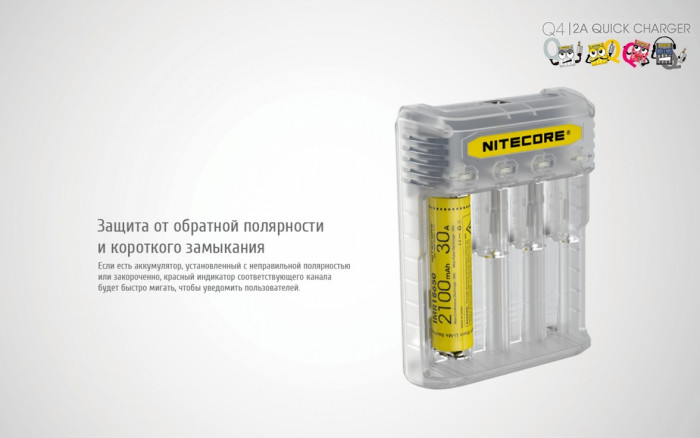

Захист від зворотної полярності і захист від короткого замикання

Якщо елементи живлення встановлені зі зворотною полярністю або закорочені, червоний індикатор відповідного каналу буде швидко блимати, щоб відповідним чином повідомити користувача.

Запобіжні заходи

• Зарядний пристрій призначений для зарядки тільки літій-іонних і IMR акумуляторів. Забороняється використовувати пристрій з іншими типами акумуляторів, оскільки це може призвести до вибуху, появи тріщин або протікання акумуляторів, що стане причиною пошкодження майна та/або травм.
• Безпечна робоча температура зарядного пристрою: -10~40 °С, безпечна температура зберігання: -20~60 °С.
• Здійснюйте зарядку акумуляторів відповідно до технічних характеристик, зазначеними на задній стороні.
• Дотримуйтесь схеми полярності, нанесені на зарядний пристрій. В обов'язковому порядку встановлюйте елементи акумуляторних батарей з плюсовим кінцем, спрямованим вгору.
• Не залишайте працюючий зарядний пристрій без нагляду. При виявленні неполадки негайно вимкніть пристрій і пошукайте необхідну інформацію в керівництві користувача.
• Зарядний пристрій призначений для використання дорослими людьми у віці від 13 років і старше. Діти молодше зазначеного віку повинні використовувати зарядний пристрій тільки під наглядом дорослих.
• Забороняється заряджати вугільно-цинкові, літієві акумулятори, акумулятори СR123А, СR2 та інші типи акумуляторів, склад яких несумісний з пристроєм, оскільки це може призвести до пожежі або вибуху.
• Заборонено заряджати пошкоджені IMR акумулятори, оскільки це може призвести до короткого замикання або вибуху зарядного пристрою.
• Заборонено заряджати або розряджати акумулятори, що мають ознаки протікання, розширення/розбухання, акумулятори з пошкодженою зовнішньою оболонкою або корпусом, змінами кольору або деформацією.
• Для подачі живлення використовуйте оригінальний адаптер і кабель. Для зниження ризику пошкодження силового кабелю слід витягати його з розетки за вилку. Не використовуйте зарядний пристрій, якщо він пошкоджений.
• Пристрій може використовуватися тільки в приміщенні і автомобілі. Не піддавайте пристрій впливу прямих сонячних променів і атмосферних опадів, не використовуйте його поблизу нагрівальних пристроїв, відкритого вогню. Не слід використовувати пристрій при занадто високих або низьких температурах і різких перепадах температури.
• Експлуатуйте зарядний пристрій в добре провітрюваному місці. Не експлуатуйте і не зберігайте його у вологому місці. Не зберігайте легкозаймисті летючі речовини в місці, де використовується пристрій.
• Не піддавайте пристрій впливу механічних вібрацій або ударів, оскільки в результаті пристрій може бути пошкоджено.
• Якщо в результаті короткого замикання стався вибух або інша подія подібного роду, не розміщуйте в зарядний пристрій металеві дроти або інші електропровідні матеріали.
• Не торкайтеся гарячих поверхонь. Акумулятори або пристрій можуть сильно нагрітися під повним навантаженням або при інтенсивній зарядці/розрядці.
• Якщо пристрій не використовується, вийміть всі акумулятори і від'єднайте зарядний пристрій від джерела живлення.
• Гарантія на пристрій припиняється в разі його розтину, розбирання, внесення змін в конструкцію і самостійного ремонту.

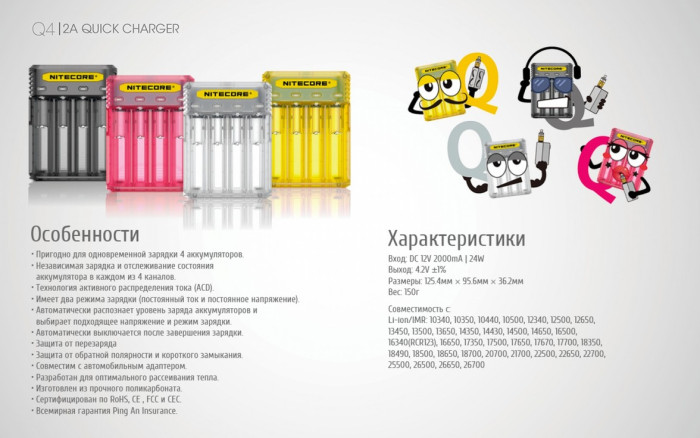

Основні особливості та інновації

• Придатне для одночасної зарядки 4 акумуляторів.

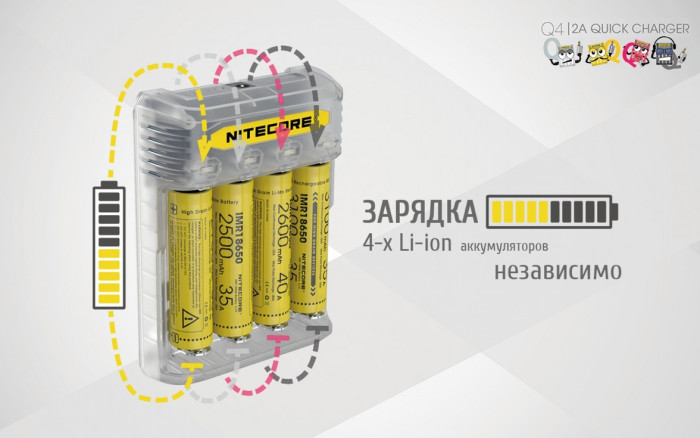

• Незалежна зарядка і відстеження стану акумулятора в кожному з 4 каналів.
• Технологія активного розподілу струму (ACD).
• Має два режими зарядки (постійний струм і постійна напруга).
• Автоматично розпізнає рівень заряду акумуляторів і вибирає відповідне напруга і режим зарядки.
• Автоматично вимикається після завершення зарядки.
• Захист від перезарядження
• Захист від зворотної полярності і короткого замикання.
• Сумісний з автомобільним адаптером.
• Розроблений для оптимального розсіювання тепла.

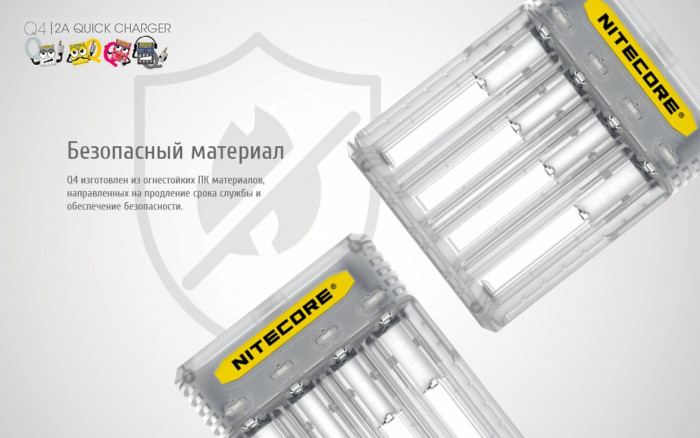

• Виготовлений з міцного полікарбонату.
• Сертифікований по RoHS( Правила обмеження вмісту шкідливих речовин), РЄ (Рада Європи), FCC (Федеральна комісія по зв'язку США) і СЕС (Електротехнічні норми і правила Канади).
• Відносно виробу в будь-якій точці земної кулі діє страхове покриття компанії Ping An Insurance.

Комплектація:

• Зарядний пристрій Nitecore Q4, кабель електроживлення + EU вилка для зарядки від мережі 220V, інструкція користувача, фірмова упаковка
