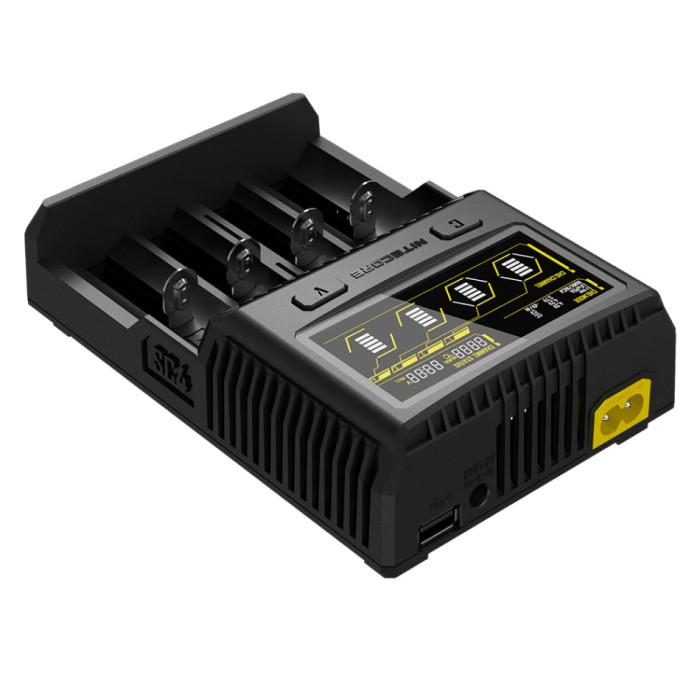

Зарядний пристрій Nitecore SC4 з LED дисплеєм (0.5 A, 1A, 2A, 3A)

Опис зарядного пристрою Nitecore SC4 з LED дисплеєм (0.5 A, 1A, 2A, 3A):

Оновлена модель, кращого інтелектуального зарядного пристрою від компанії Nitecore представленого в серії SC ( Superb Charger) - це зарядка SC4. Не всі відмінні риси помітні із зовнішнього боку, але також вони присутні і всередині, і головне зосереджені в програмній частині. Даний зарядний пристрій є оновленою моделлю свого попередника, а саме моделі Nitecore SC2. Першим і найбільш значущим і більш помітною відмінністю від попередньої зарядки є наявність LCD дисплея на якому застосувалася технологія MVA, що дозволяє в першу чергу поліпшити якість зображення і збільшити кут огляду на екран з показником в 160°. Другим за рахунком відмінністю є наявність чотирьох незалежних портів для заряду великого ряду різних типорозмірів елементів живлення.

Доповненням до всіх вище перерахованих переваг, є його модернізована система охолодження, яка в свою чергу ідеально виробляє охолодження основної робочої частини SC4, при цьому не дозволяючи їй перегрітися, тим самим підвищуючи її термін служби. Багатофункціональний і інноваційний зарядний пристрій має ряд функцій, передбачених для безпечного і головне, якісного заряду, величезного ряду елементів живлення докладно перерахованих в характеристиках до даної позиції. Одним революційним перевагою зарядки представленої Найткор, є наявність особливого режиму, в якому можна робити вибір зарядного струму регулюючи значення від 300mA до 3000mA.

Зарядження акумулятора

За рахунок унікальної конструкції розрахованої спеціально для заряду чотирьох елементів живлення, забезпечуючи їм незалежну зарядку, і значить те, що в слоти можуть бути встановлені абсолютно різні за типорозміром і ємності акумулятори, які в свою чергу будуть заряджені належним для кожного з відповідним вхідною напругою і струмом, при цьому регулюючи їх температуру, що не дозволить елементу живлення перегрітися і тим самим дозволить не пошкодити структуру використовуваного матеріалу в якості електроліту і схем входять в конструкцію акумулятора. Також, важливою особливістю є можливість вибору пріоритетної комірки для заряду, так що користувач зможе вибирати між заряджаються портами переважний, для швидкого його заряду і подальшого його використання. Пріоритетною осередком для заряду за замовчуванням є осередок перша зліва, далі пріоритет переходить до наступної в праву сторону.

Оптимізована схема для виконання зарядного процесу, для акумуляторів без плати захисту і з високими показниками струмовіддачі. Для них виробником розробляється окрема ланцюг, що виконує зарядку, так як, літій-іонні елементи живлення типу IMR вимагають поступового і головне точного насичення енергією, і найменший збій або замикання в мережі, можуть пошкодити акумулятор і зробити його зовсім не придатним для використання. Відмінне нововведення в роботу дозволить заряджати IMR Елементи живлення з новою швидкістю, при тестуванні зарядного на час зарядки акумулятора ємність в 3500mAh, стан заряду при значенні в 80% було досягнуто в проміжок часу всього за 55 хвилин, що є рекордним показником заряду високоамперних елементів живлення.

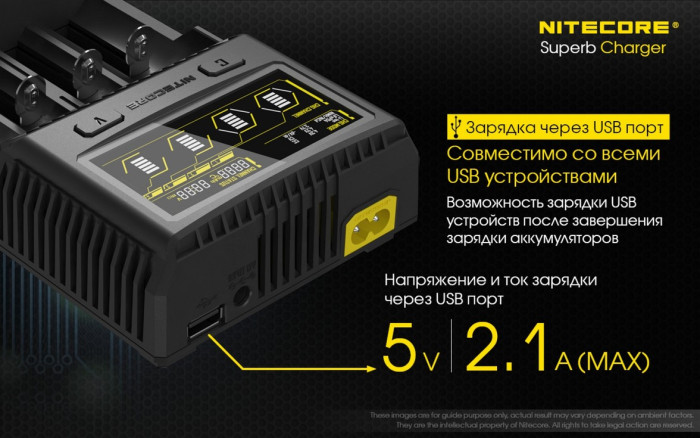

Нововведенням доповнює зарядний пристрій від компанії Nitecore, є наявність USB порту, через який буде проводитися зарядка абсолютно всіх портативних пристроїв, і стане в нагоді для користувача, який не має спеціального адаптера, що перетворює змінний струм в постійний. Характеристики порту дозволяють заряджати пристрої з максимальним значенням струму в 2.1 А і напругою 5V.

Технологія

Даний зарядний пристрій працює на більш вдосконаленому рівні, вбудованому в лицьову частину екрану нового покоління, що має більш широкий кут зору, що є гідною перевагою для перегляду даних про зарядному процесі не дивлячись на нього прямо, а з представленим дисплеєм виготовленого з використанням технології MVA, підносить користувачеві можливість дивитися на екран з кутом в 160 градусів і також особливим є його неперевершена деталізація, при тому, що кількість інформації, що відображається набагато збільшилася, що тим самим надало можливість здійснювати натискання на кнопки для того, щоб переглянути всю інформацію про заряджається елементі, в результаті чого скорочується.

Наявність відмінної для потенціалу функції, яку компанія впроваджує в свої зарядки-це автоматична перевірка відразу встановленого елемента живлення на якість, після чого користувач зможе визначити чи виконати заміну наявного акумулятора або встановлений елемент живлення ще придатний для експлуатації. При установці елемента живлення на екрані коректно відобразиться статус у вигляді напису "Good" - стан встановленого елемента живлення" хороше", якщо відобразилася напис" Poor "- стан встановленого елемента живлення" погане " і вимагає обов'язкової заміни акумулятора і даний показник сповіщає про те, що акумулятор Не може далі використовуватися, для того щоб уникнути вибуху і інших небажаних дій.

Також хорошою функцією в зарядному пристрої-це автоматичне визначення встановленого елемента живлення і оповіщення Користувачеві про помилки. NitecoreSC4 має інтегрований захист від зворотної полярності і функцію запобігає елемент живлення від короткого замикання. При здійсненні установки елемента живлення з недотриманням полярності або в разі короткого замикання на LED-дисплеї відобразиться відповідне повідомлення "її її" і дисплей рівня потужності почне блимати, тим самим сповіщаючи Користувача про помилку.

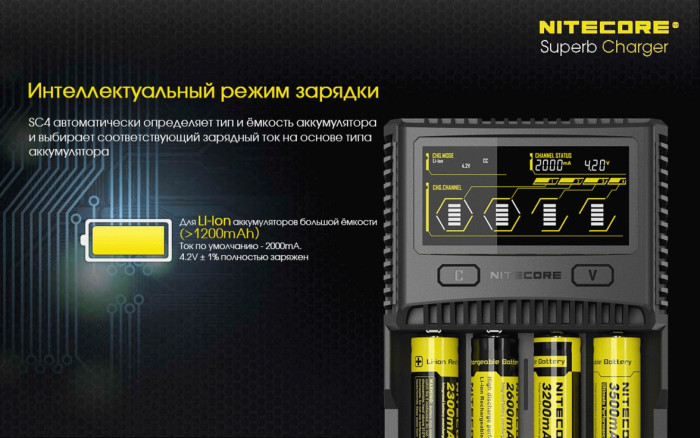

Зарядний пристрій Nitecore SC4 здатне виконувати інтелектуальну зарядку всіх елементів, встановлених в осередки для зарядки. Функція автоматичного вибору сили струму, що обирається відповідно необхідних параметрів за якими буде проводиться інтелектуальний заряд. Але і також вибрати струм зарядки можна і в ручному режимі. Параметри, за якими зарядний пристрій працює автоматично відразу при включенні-це налаштування встановлені за замовчуванням.

• Для того щоб виконувати зарядку літій-іонних акумуляторів великої ємності, ємність яких становить більш ніж 1200mAh, зарядний процес такого елемента живлення здійснюється при струмі в 2а зі значенням напруги 4.2 V±1%.
• Для того щоб виконувати зарядку літій-іонних акумуляторів малої ємності, ємність яких становить менш ніж 1200mAh, зарядний процес такого елемента живлення здійснюється при струмі в 0.5 а зі значенням напруги 4.2 V±1%.
• Для того щоб виконувати зарядку нікель-металогібридних і нікель-кадмієвих елементів живлення, Зарядний процес такого елемента живлення здійснюється при струмі в 0.5 а зі значенням напруги 1.48 V±1%.

Результатом вище описаних значень, є те, що зарядний пристрій автоматично може вибирати силу струму з якою буде відбуватися зарядка Ni-MH елементів живлення, а для зарядки LiFePO4 (літій-феррум-фосфатних) і Li-ion акумуляторів з напругою 3.8 V, але також в обов'язковому порядку вимагають вибору граничної напруги, яке подається на елемент живлення.

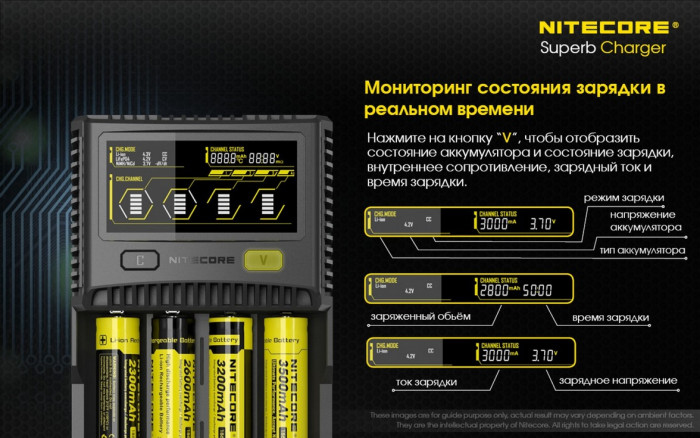

Так як зарядка представляє серію найбільш інноваційних технологій-серію SC, що робить її найякіснішою і найпродуктивнішою в своєму класі. Завдяки інтелектуальній платі, вбудованій у внутрішню частину і оснащеним інноваційним дисплеєм, користувачеві відкриває доступ абсолютно до всіх параметрів, за якими і проводитися сам зарядний процес, а саме такі значення може подивитися Користувач:

• режим зарядки
• напруга елемента живлення
• тип елемента живлення
• зарядна ємність акумулятора
• зарядний час
• зарядний струм
• зарядна напруга

Кнопка керування

Управляється даний пристрій всього за рахунок двох кнопок, розташованих на лицьовій частині під самим екраном. Для того щоб здійснити почерговий перегляд стану заряду кожного елемента живлення потрібно натискати на кнопку "C", а для того щоб зробити більш детальний огляд інших параметрів, таких як - внутрішній опір, струм зарядки, напруга елемента живлення, ємності і часу зарядки, користувачеві потрібно натискати на кнопку "V".

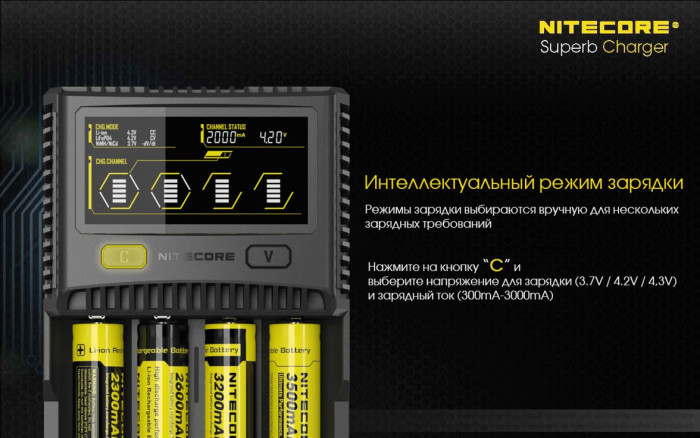

Для того щоб здійснити вхід в режим ручного налаштування, виконайте натискання і утримування кнопку "C", для того щоб виконати вибір комірки для якої потрібно здійснити настройку, виконайте натискання і утримування кнопку "V".Після того як був здійснений вхід в режим ручного налаштування виконайте натискання кнопки "С" для того, щоб здійснити перехід між режимами (CHG, MODE), статусом комірки (CHANNEL STATUS) і режимом Налаштування наступної комірки.

Натисніть кнопку " V "для вибору напруги зарядки в пункті меню" CHG.MODE "і струму зарядки в пункті меню "CHANNEL STATUS".

Натисніть і утримуйте кнопку " V "для збільшення сили струму зарядки в пункті меню "CHANNEL STATUS"; Натисніть і утримуйте кнопку " С " для виходу з режиму ручного налаштування.

Правильний вибір напруга зарядки елемента живлення

Для того щоб виконати правильний вибір напруги, для подальшого процесу зарядки встановлених елементів живлення, користувачеві буде потрібно:

• Під час самого зарядного процесу, виконайте натискання на кнопку "C" для того щоб вибрати осередок і утримування кнопки "C" для здійснення входу в Налаштування обраної комірки.
• Після того як виконаний вхід в режим настройки зробіть натискання кнопки "С" до того, як на дисплеї з'явиться "CHG.MODE", а потім проведіть натискання кнопки " V " для вибору напруга (3.7 V, 4.2 V, 4.3 V). Після того як користувач завершить настройкувиконайте натискання і утримування кнопки " С " для початку зарядки елемента живлення.

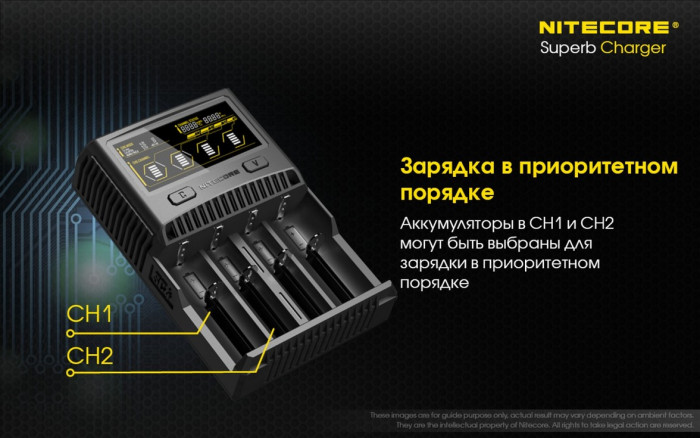

Вибір пріоритетної комірки для заряду

Для того, щоб здійснити вибір пріоритетної комірки для зарядки 1 СН1 або 2 СН2 виконайте натискання на кнопку "С", і після вибору СН1 або СН2, зробіть натискання і утримування кнопки "V" для того, щоб встановити пріоритет обраної комірки (можливо одночасно вибрати СН1 і СН2). У разі якщо СН1 або СН2 обрані як пріоритетні осередки зарядки, здійснення зарядки в інших осередках в автоматичному режимі почнеться тільки після досягнення повної зарядки елементів живлення в заданих пріоритетних портах СН1 або СН2.

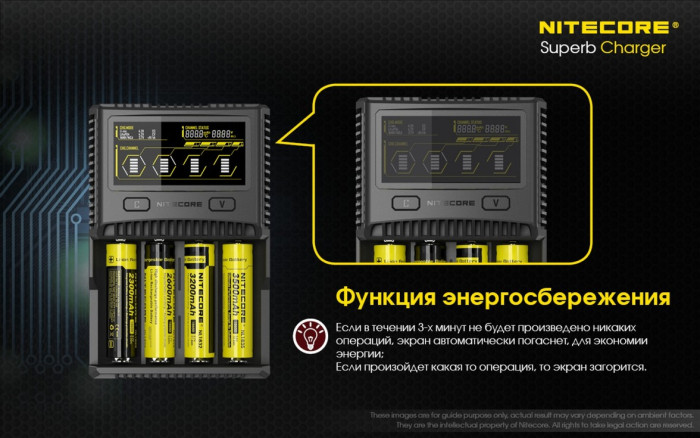

Функція економії заряду

При відсутності будь-яких дій протягом 3 хвилин дисплей в автоматичному режимі відключиться, для того, щоб активувати режим економії енергії, а при виконанні будь-яких дій він знову включитися.

Система пропорційного-диференційно-інтегрованого (під) регулювання

Система під регулювання в автоматичному режимі підтримує рівень температури зарядки в безпечному діапазоні, під час зарядкис струмом великої сили.

Активація акумуляторів

У можливостях зарядного пристрою Nitecore SC4 присутствуетфункція активації виснажених літій-іонний акумуляторів з вбудованою захисною схемою. Після того, як елементи живлення встановлені в осередку зарядного, пристрій виконає перевірку і зробить активаціюелемента харчування перед тим, як здійснювати зарядку. Якщо SC4 визначить акумулятор як пошкоджений, то SC4 завершить свою зарядку.

Відновлення Li-ion акумуляторів

При здійсненні установки акумулятора без плати захисту з напругою 0V дисплей SC4 почне блимати, сповіщаючи, що пристрій не може здійснити зарядку. В даному випадку ісполнітеодновременное натискання на кнопки "C" і " V " для того щоб виконати перехід в режим відновлення, при цьому значення рівня потужності на дисплеї будуть зміняться в бік зростання. Компанія виробник Nitecore рекомендує припинити використання даного елемента живлення після декількох невдалих спроб його відновлення. При відновленні IMR акумуляторів захист від зворотної полярності тимчасово відключається.Проводите, встановлення елементів живлення тільки з дотриманням полярності. Неправильна установка акумуляторів може привести до пожежі і вибуху.

Захист від перезарядження

Зарядний пристрій SC4 в окремому режимі розраховує період зарядки елемента живлення. Якщо загальний період зарядки перевищує 10 годин, зарядний пристрій автоматично припинить зарядку елемента живлення і відобразить їх як повністю заряджені. Така дія здійснюється для того, щоб уникнути можливого перегріву або вибуху елементів живлення через їх неналежної якості.

Запобіжні Заходи

• Зарядний пристрій розрахований виключно на використання Li-ion, IMR, LiFePO4, Ni-MH/Ni-Cdакумуляторних батарей. Забороняється використовувати зарядний пристрій з іншими типамибатарів, і це може призвести до їх вибуху, пошкодження або витікання електроліту, пошкодження майна або травм.
• Безпечна температура для роботи зарядного пристрою-від -10°С до + 40°С, а безпечна температура зберігання від -20°С до -60°С.
• Необхідно проводити зарядку батарей відповідно до технічних умов, зазначеними на звороті. Забороняється за допомогою пристрою заряджати акумуляторні блоки.
• Дотримуйтесь графіки полярності, зазначені на зарядному пристрої. Завжди встановлюєте батареї позитивним полюсом вгору.
• Ніколи не залишайте підключений до електроживлення пристрій без нагляду. При виявленні неполадок негайно припиніть процес зарядки і зверніться до керівництва по експлуатації.
• Пристрій може використовуватися тільки особами, які досягли віку 18 років. Діти, які не досягли цього віку, можуть використовувати пристрій тільки під наглядом дорослих.
• Необхідно упевнитися в тому, що обрана і налаштована правильна програма зарядки. Неправильна програма або настройка може пошкодити пристрій або привести до виникнення пожежі або вибуху.
• Ніколи не намагайтеся заряджати первинні елементи живлення, такі як алкалінові, вугільно-цинкові, літієві батареї, батареї CR123A, CR2, і інші типи батарей з несумісними видами хімічних реакцій, так як, це призводить до ризику пожежі або вибуху.
• Забороняється заряджати пошкоджені батареї IMR, тому що, це може привести до короткого замикання в пристрої і навіть до вибуху.
• Забороняється заряджати і використовувати батареї зі слідами витікання електроліту, набухання, пошкодження зовнішньої оболонки або корпусу, зміни кольору або деформації.
• Використовуйте тільки оригінальний перехідник і силовий кабель. Для зменшення ризику пошкодження силового кабелю завжди виймайте його з розетки, тримаючи за вилку, а не за сам кабель. Не експлуатуйте зарядний пристрій при наявності будь-яких пошкоджень.
• Уникайте впливу на пристрій прямих сонячних променів, нагрівальних приладів, відкритого вогню; уникайте надмірно високих або надмірно низьких температур навколишнього середовища і різких температурних коливань.
• Використовуйте пристрій в приміщеннях з хорошою вентиляцією. Не використовуйте і не зберігайте його в приміщеннях з підвищеною вологістю. Використовуйте пристрій далеко від вогненебезпечних і легкозаймистих речовин.
• Уникайте механічної вібрації і ударів, тому що, вони можуть пошкодити пристрій.
• Не замикайте накоротко осередки та інші частини пристрою. Не допускайте попадання в пристрій металевих проводів та інших електропровідних матеріалів.
• Не торкайтеся до гарячих поверхонь. При повному навантаженні або високої інтенсивності зарядки/розрядки акумуляторні батареї можуть в значній мірі нагріватися.
• Не перезаряджайте і не розряджайте батареї надмірно. Починайте зарядку повністю розряджених батарей якомога швидше.
• Виймайте всі акумулятори і відключайте пристрій від джерела живлення, якщо його подальше використання не планується.
• Розтин, розбирання, внесення змін в конструкцію та інші несанкціоновані дії щодо пристрою можуть призвести до анулювання гарантії, див.гарантійні умови.
• Не порушуйте правила експлуатації пристрою! Використовуйте пристрій тільки за призначенням!

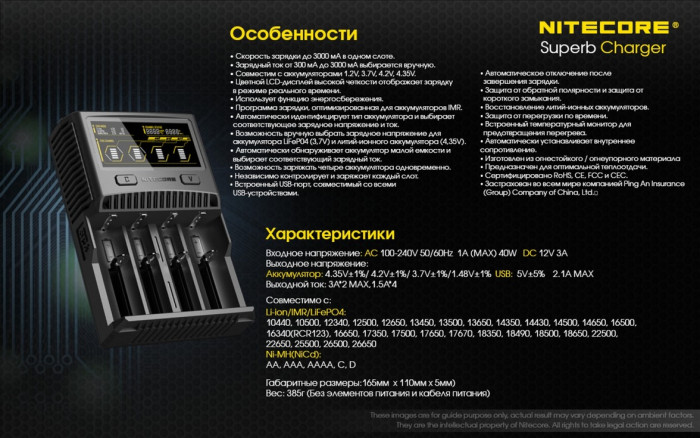

Основні особливості та інновації

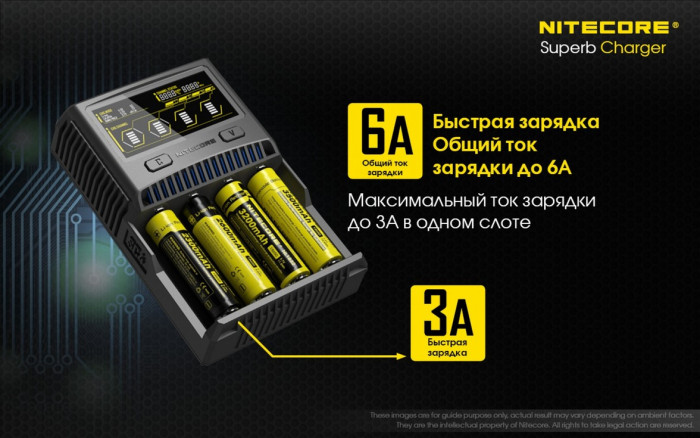

• Швидкість зарядки до 3000 мА в одному слоті.
• Зарядний струм від 300 мА до 3000 мА вибирається вручну.
• Сумісний з акумуляторами 1.2 V, 3.7 V, 4.2 V, 4.35 V.
• Кольоровий LCD-дисплей високої чіткості відображає зарядку в режимі реального часу.
• Використовує функцію енергозбереження.
• Програма зарядки, оптимізована для акумуляторів IMR.
• Автоматично визначає тип акумулятора та вибирає відповідну зарядну напругу та струм.
• Можливість вручну вибрати зарядну напругу для акумулятора LiFeP04 (3,7 V) і літій-іонного акумулятора (4,35 V).
• Автоматично виявляє акумулятор малої ємності і вибирає відповідний зарядний струм.
• Можливість заряджати чотири акумулятори одночасно.
• Незалежно контролює і заряджає кожен слот.
• Вбудований USB-порт, сумісний з усіма USB-пристроями.
• Автоматичне припинення зарядки після завершення зарядки.
• Захист від зворотної полярності і захист від короткого замикання.
• Відновлення літій-іонних акумуляторів.
• Захист від перевантаження за часом.
• Вбудований температурний монітор для запобігання перегріву.
• Автоматично виявляє внутрішній опір.
• Виготовлений з вогнетривкого /вогнетривкого матеріалу ПК
• Призначений для оптимальної тепловіддачі.
• Сертифіковано RoHS, CE, FCC і CEC.
• Застрахований у всьому світі компанією Ping Страхова (групова) компанія Китаю, ТОВ.

Комплектація:

• Зарядний пристрій Nitecore SC4, мережевий кабель 220V, інструкція користувача, фірмова упаковка
